架空乘人裝置電控系統功能說明

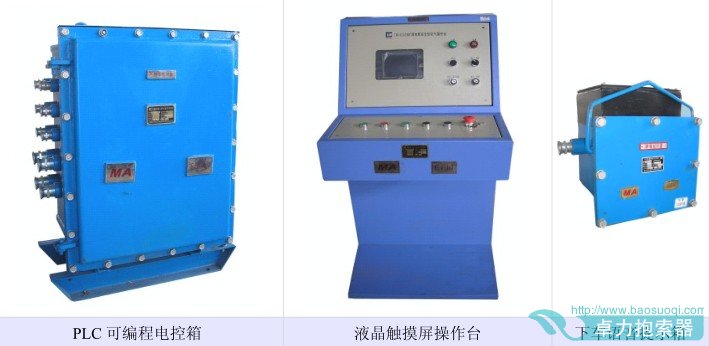

1.本控制系統按照 GB3836.1-4-2000 及有關煤礦行業標準設計。此系統由驅動電機的控制開關、制
動油泵控制開關以及 KXJ1-1.5/127 型礦用隔爆兼本質安全型電氣控制箱、TH1-0.5/24 型礦用本質安全
型電氣操作臺、外圍傳感器和信號開關等部分組成。主電控箱采用日本三菱/西門子 PLC，實現可編程
控制，操作臺配有液晶觸摸屏，能中文和模擬圖形動畫顯示。
22、保護功能
1）、機頭、機尾越位保護：當人員乘坐吊椅上下井越位進入機頭或機尾的禁止部位點時，系統
自動停機并發出故障報警聲，同時顯示窗口顯示相應的故障。
2）、全程緊急停車保護：在架空乘人裝置的中心線每間隔 50 米裝有緊急停車拉線開關 1 個，并
由鋼絲繩連接起來。當巷道內有緊急情況時，在沿線的任意一個地方只在拉動該鋼絲繩，架空乘人
裝置能自動停止運行，并發出故障報警，同時顯示窗將顯示“急停故障”。
3）、過速飛車保護：在系統運行中，速度傳感器檢測到的運行速度超過設定速度的 20%時，架
空乘人裝置能自動停止運行，并發出故障報警聲，同時顯示窗口顯示相應的“過速保護”。
4）、欠速打滑保護：在系統運行中，速度傳感器檢測到的運行速度超過設定速度的 30%時，架
空乘人裝置能自動停止運行，并發出故障報警聲，同時顯示窗口顯示相應的“欠速保護”。
5）、脫繩保護：在系統運行中，當鋼絲繩脫落時，觸碰脫繩保護開關，架空乘人裝置自動停車。
6）、配重限位保護。該保護開關是用于防止配重落地而使系統失去張緊力的保護裝置。
7）、變坡點掉繩保護：當鋼絲繩從托繩輪上往下掉落時，安裝在變坡點的捕繩輪會(huì )自動捕繩，
架空乘人裝置同時自動停機。
8）、鋼絲繩壽命保護：鋼絲繩在長期運行中出現斷繩現象后，這時尾輪會(huì )迅速向后滑動，并觸
動斷繩保護裝置，架空乘人裝置能自動停止運行，并發出故障報警，同時窗口顯示斷繩保護。
9）、吊椅防過擺保護裝置：當乘坐人員在乘坐途中未遵守安全守則，導致座椅橫向擺動過大，
吊椅防過擺保護裝置能減小吊椅擺動,能防止吊椅過托輪時被托輪掛住。
10）、制動器失效保護：在系統啟動后，制動器失效保護開關檢測到制動器沒有打開時，架空乘
人裝置能自動停止運行，并發出故障報警聲，同時顯示窗口顯示相應的“制動器失效保護”。
11）、減速機油溫保護：在系統運行中，溫度傳感器檢測到減速機油溫升溫超過設定值時，架空
乘人裝置能自動停止運行，并發出故障報警聲，同時顯示窗口顯示相應的“減速機油溫保護”。
12）、減速機油溫保護：在系統運行中，油位傳感器檢測到減速機油位低于設定值時，架空乘人
裝置能自動停止運行，并發出故障報警聲，同時顯示窗口顯示相應的“減速機油位保護”。
以上任一安全保護項目發生時，控制系統自動檢測信號，架空乘人裝置立即停車，同時發出聲光報
警，顯示屏上顯示安全保護項目。只有消除故障后，系統才會(huì )解除閉鎖和重新啟動運行。
33、自動控制系統的運行方式控制
架空乘人裝置具有三種機能運行模式：即連續運行、間斷運行、自動停止運行。
1）、連續運行：當上下班人員高峰時段，啟動連續運行模式，24 小時不間斷的運行。
2）、間斷運行：當有零散人員上下井時，啟動間斷運行模式。只要有人在機頭或機尾上車點乘
坐猴車，控制系統感應后自動開車，等最后上車的人下車后延時自動停車。實現無人職守功能。
3）、停止運行：當沒有人員上下時，架空乘人裝置處于停止運行狀態。
44、其他功能
1）、聲光信號器：機頭、機尾及沿線安裝聲光信號器，實現對講通訊和打點等。
2）、語音提示箱：上下車點安裝語音提示（“前方到站，準備下車”）裝置。
55、選配功能
1）、電機溫度保護功能。
2）、雙速運行：即沒有人乘座時，架空乘人裝置慢速運行，一旦有人乘座時，控制系統自動提速到
設計速度運行。這樣既減少因頻繁啟動對電機和減速機的沖擊，又便于慢速時檢查鋼絲繩及其他部
件。
3）、MP3 音樂(lè )播放系統：沿線布置 MP3 音樂(lè )播放音箱，實現沿線背景音樂(lè )、安全宣傳語等內容播放。
4）、提供遠程監控接口，實現遠程監控功能。
5）、軟啟動器：實現系統慢速啟動，降低對減速機的沖擊，延長鋼絲繩的壽命，乘坐更安全。
6）、變頻調速：實現系統運行速度的調節，提高運行效率，節約能源。
